功率范圍S1：7.5KW
轉 速：6000rpm~40000rpm
機械精度：徑向達到20μ，軸向達到20μ
應用于金屬鎢鋼等加工…
磨削電主軸
磨削系列是一款高速磨削電主軸，最高轉速6000rpm~40000rpm，額定功率7.5KW；專門針對各類鎢鋼高精度加工而精心設計。
參數表
| 主軸型號 | spindle Model | TY-M120 | TY-STM125A | TY-STM150B |
| 最高轉速 | MaximumSpeed（rpm） | 40000 | 12000 | 6000 |
| 最高電壓 | MaximumVoltage（v） | 380 | 380 | 380 |
| 最大功率 | MaximunPower（kw） | 7.5 | 5.5/7.5 | 12 |
| 最高頻率 | MaximunFrequency(Hz) | 1333 | 400 | 200 |
| 最大電流 | Max current（A） | 16 | 12/16 | 21 |
| 最大扭矩 | Maximum Torque（Nm） | 4.3 | 4.5/6 | 19 |
| 馬達極數 | Number of pole（pole） | 4 | 4 | 4 |
| 換刀方式 | Toolˉchang mode | 專用磨桿 | 手動BT30 | 手動BT30 |
| 法蘭安裝 | Flange mounting | YES | NO | YES |
| 操作位置 | Operation positon | H | H | H |
| 潤滑方式 | Fom ofLubrication | 油霧Oilmist | 油脂Grease | 油脂Grease |
| 冷卻介質 | CoolingMedium | 水冷water | 水冷Water | 水冷Water |
參數表
| 主軸型號 | spindle Model | TY-50M | TY-60M |
| 最高轉速 | MaximumSpeed（rpm） | 9000 | 6000 |
| 皮帶輪規格 | PulleySPecifications | 多槽/同步 | 多槽/同步 |
| 換刀方式 | Toolˉchang mode | 手動 | 手動 |
| 法蘭安裝 | Flange mounting | NO | NO |
| 操作位置 | Operation position | H | H |
| 潤滑方式 | Fom ofLubrication | 油脂Grease | 油脂Grease |
| 冷卻介質 | CoolingMedium | 自冷 | 自冷 |

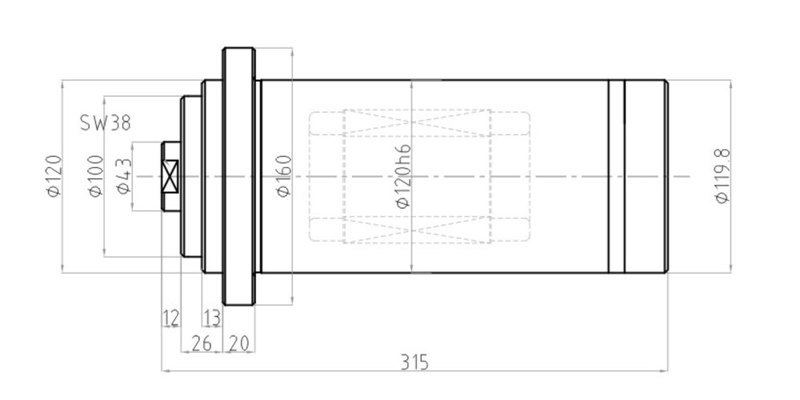

產品尺寸圖磨削M120系列
產品尺寸圖磨削M80尺寸圖
產品尺寸圖磨削M58尺寸圖
產品尺寸圖雙頭磨削
產品尺寸圖雙頭磨削
